Zhejiang Dai a enprime machin co, Ltd se youn nan manifaktirè yo ki pi serye ak founisè nan fz-520 sak machin nan Lachin. Si w ap ale nan achte esansyèl rabè fz-520 sachè machin, akeyi yo ka resevwa sitasyon pi ba nan faktori nou an. Tout machin Customized yo ak kalite siperyè ak pri konpetitif.
Paramèt teknik
|
Vitès maksimòm |
20-30 (sak / min) |
|
Max gwosè anbalaj |
380x580mm |
|
Min gwosè anbalaj |
230x320mm |
|
Epesè nan anbalaj |
20mm |
|
Epesè fim |
0.03-0.06mm |
|
Max. dyamèt fim |
420mm |
|
Opp spesifikasyon fim |
(Max): 400x560mm (Min): 240x320mm |
|
Pouvwa motè |
10Kw |
|
Pwa machin |
2500Kg |
|
Dimansyon machin |
5800x3500x1650mm |
|
Lajè total pòch tou de bò yo |
± 7-8mm |
Konfigirasyon
|
FZ-520seri sak machin |
Modèl estanda |
|
1. Panno miray entegre amelyore fòs estriktirèl epi asire sekirite panno miray fuselage avyon yo. |
deformation-pati ki gen tandans detachman |
|
2. Anplwaye gwo -sistèm kontwòl presizyon pou asire operasyon machin lis epi minimize malfonksyònman. |
Pwoblèm yo gen anpil chans rive pandan ègzekutabl |
|
3. Sistèm nan tout adopte konsepsyon modilè pou konfigirasyon fleksib. |
Depanaj se difisil, ak pati yo difisil matche ak. |
|
4. Tout machin lan sèvi ak Lachin XJ, franse Schneider, ak SMC segondè -konpozan mekanik presizyon. |
Faktori segondè-pwodwi pwodwi yo poze gwo defi. |
|
5. pi lejè pwa ak pi piti gwosè. |
Li pi lou epi li pran plis espas |
|
6. Vitès machin maksimòm nan rive nan 70 inite pou chak pake (ki baze sou machin nan 120-kalite). |
Vitès dousman, efikasite ki ba |
|
7. Panno miray yo te fè nan A3 (Q235A) asye, prezante segondè -frekans redresman pou presizyon ak rezistans pèmanan deformation. |
Operasyon pwolonje gwo -vitès ka lakòz ka zo kase |
|
8. Anplwaye gwo-sistèm deteksyon presizyon pou amelyore pèfòmans sekirite. |
Ka reprezante yon risk pou operatè a |
|
9. Touchscreen koòdone nan tou de Chinwa ak angle. |
Operasyon an pi konplèks |
|
10. Senti kondwi a fèt ak materyèl ki wo -pou diminye pousantaj echèk. |
Senti a gen tandans kraze. |
|
11. Sistèm nan anplwaye kontwòl servo PLC ak yon estrikti senp men rasyonèl, ki pèmèt pwezante presi ak rapid. Mekanis servo li yo, pneumatik, ak pouvwa -kouche asire presizyon amelyore. |
Pwosesis la pral entèwonp ak konfonn pa operasyon konplèks. |
|
12. Sèvi ak yon kontwolè tanperati ki wo-pou kontwole tanperati a byen presi. |
Machin nan pa estab ase. |
|
13. Enstale fren ijans ase pou asire anplwaye yo ka pwoteje tèt yo alè. |
Operasyon danje |
FZ-520 Fully Automatic Baging Machine konfòme
Remak: Nenpòt chanjman ki fèt nan pwodwi aplikab akòz amelyorasyon ekipman oswa mizajou se ajisteman teknik estanda. Estanda konpatibilite final yo ak egzijans aplikasyon pou pwodwi ak ekipman yo dwe gouvène pa kondisyon ki nan kontra a fòmèlman siyen pa tou de pati yo.
desen pann s
Prensip k ap travay nan sak-fè machin
1.Enstalasyon manbràn: Mete fim nan OPP ki plwaye nan arbr a enflasyon, pouse li nan pozisyon an Predetermined, epi sèvi ak yon zam lè konplètman gonfle arbr a ak lè konprese.
2. Fim likidasyon: Vlope de fim OPP ki plwaye jan sa nesesè, separe yo vètikal sou plak patisyon an. Lè sa a, van yo altènativman nan silenn nan bra balanse, youn sou tèt ak youn anba a, jiskaske fim nan konplètman transmèt nan roulo an kawotchou nan servo-kondwi fim tansyon sistèm lan.
3. Bag-fè kontwolè machin: jisteman kontwole tanperati kouto a, asire presyon lè ki estab ak manyèl fim manje, ak garanti operasyon an sekirite nan sak la-fè machin.
4 Tep adezif pwòp tèt ou-: Mete yon woulo tep adezif pwòp tèt ou- ant de moso plexiglass, sekirize pozisyon an, epi woule l 'nan bag kenbe ki gide kasèt la ale dèyè. Tache li nan kwen an kout nan fim nan OPP, asire kwen an sele aliyen jisteman ak Capteur a limyè kòd koulè. Retire kouch siperyè ki pa-adezif tep la epi woule l sou motè koleksyon fatra a. Motè a pral otomatikman aktive pandan operasyon machin.
5. Koupe lam: avèk presizyon kontwole lam koupe a pou koupe sak la nan gwosè apwopriye.
Seksyon anbalaj
1. Ouvèti Sabatani: Silenn lan elaji tou de bò sak papye a pou pèmèt pwodwi yo fasil mete pou anbalaj.
2.Po aspirasyon: Se kouch siperyè fim nan leve epi gaye lè l sèvi avèk yon tas pou aspirasyon.
3. Fim aspirasyon: Sèvi ak yon ponp vakyòm pou jenere yon vakyòm, kidonk adsorbing kouch ki pi ba nan fim nan soti nan senti a detache.
4. Manje: Pouse materyèl la transmèt pa chèn nan nan sak la papye.
5. Fermeture: Mete pwodwi yo ki mande sele oswa kwen peze nan bwòs la sele pou sele.
desen pannPrensip Servo Drive
1.Xinjie Konfigirasyon
opsyonèl
* Se machin nan tout ekipe ak eleman elektrik tankou Lachin XJ ak franse Schneider asire operasyon ki estab.
*Sistèm ekspozisyon koòdone moun -machin nan ka montre divès kondisyon travay an tan reyèl. Lè yon fay rive, sistèm nan ap sonnen alam nan plizyè loudspeakers epi otomatikman sispann machin nan, sa ki ka garanti sekirite moun-machin.*Xinjie ak Schneider, chwazi youn.
2. Schneider Konfigirasyonopsyonèl
desen pannPrensip sele pasyèl
Seal pati
Antre kantite pakè ki nesesè yo nan seksyon paramèt paramèt yo. Yon fwa yo rive nan kantite prereglaj la, aparèy anbalaj la pral otomatikman opere pou dispanse pwodwi yo.
* Ak presizyon kalkile kantite pwodwi pake pou ede kliyan pake
PATI KLE nan machin anbalaj
TRAVAY LA PWOSESIS DYAGRAM NAN LA Anbalaj MACHIN SE AS Swiv
Deskripsyon Pwosesis
1. Operatè yo manyèlman mete fim woulo liv OPP nan etajè a manje ak nivo materyèl la anvan yo chaje li nan bwat la depo.
2. Woulo fim ki soti nan machin sache-fè machin lan transmèt nan seksyon koupe cho -pou pwodui sak fini.
3. senti CONVEYOR la transpòte materyèl la nan pozisyon deziyen bra robot la.
4. Manipilatè a louvri ouvèti sak la.
5. Bra robotik la chaje materyèl la nan sak la.
6. Se pwodwi a lage nan asansè a pou manyen materyèl.
7. Kontwa a kòmanse konte epi otomatikman konte pwodwi yo fini jan sa nesesè.
8. Finalman, pwodwi a fini chaje nan bwat.
KONDISYON ENÈJI AK ANVIWÒNMAN POU MACHIN OTOMATIK PACKAGING SAK MANBRAN OPP
1. Kondisyon anviwònman yo
a. Tanperati anbyen: 20±10 degre
b. Voltage ekipman pou pouvwa: 380V/50Hz
c. Presyon gaz: Pi gran pase oswa egal a 0.6 MPa
d. Pousantaj gaz koule: 15-20 m³ / h
2. Kondisyon Fonksyònman
a. Egzijans Materyèl: Fè referans a estanda ki egziste deja (Etandone bon jan kalite materyèl anbalaj ak bon jan kalite fim dirèkteman enpak sou bon jan kalite anbalaj final la ak pèfòmans ekipman, machin sa a enpoze kondisyon sevè sou materyèl anbalaj. Se pa sèlman papye yo dwe satisfè estanda espesifye, men pwosesis manifakti sak plastik yo dwe tou konfòme yo ak espesifikasyon teknik asire efikasite operasyonèl.)
b. Zòn operasyon ekipman an dwe kenbe yon distans minimòm 1.5-mèt pou operasyon an sekirite.

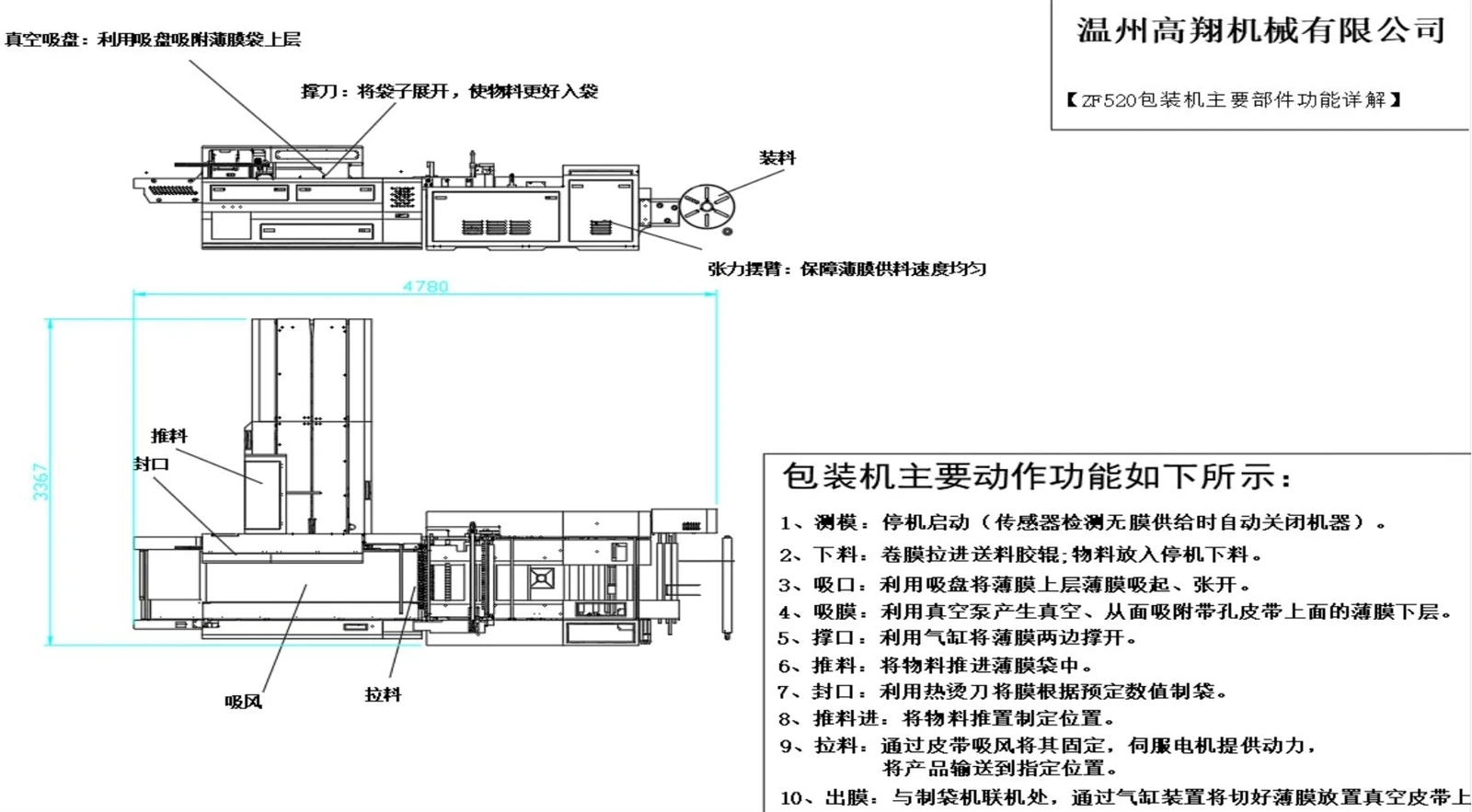

TOUT DYAGRAM AK TRAVAY MACHIN
Ekspozisyon Ekipman
DEMONSTRATION PWODWI
Ekipman inovatè sa a, ke konpayi nou an devlope atravè entegrasyon dènye -teknoloji domestik ak entènasyonal yo, se yon pwodwi gwo-teknoloji ki konbine sistèm optik, elektrik, pneumatik ak mekanik. Li siyifikativman amelyore pèfòmans ak efikasite operasyonèl, satisfè kondisyon anbalaj rapid pandan w ap kenbe operasyon ki estab ak serye pandan pwosesis gwo -vitès. Modèl la se ideyal pou manje otomatik ak anbalaj atik tankou anvlòp wouj, liv, manyèl, ak kat salitasyon yo. Mekanis manje otomatik li yo karakteristik ajisteman fasil, sa ki pèmèt itilizatè yo mete kantite anbalaj obligatwa dirèkteman sou panèl kontwòl la.
